séria: UPS On-line 3/3 fáza

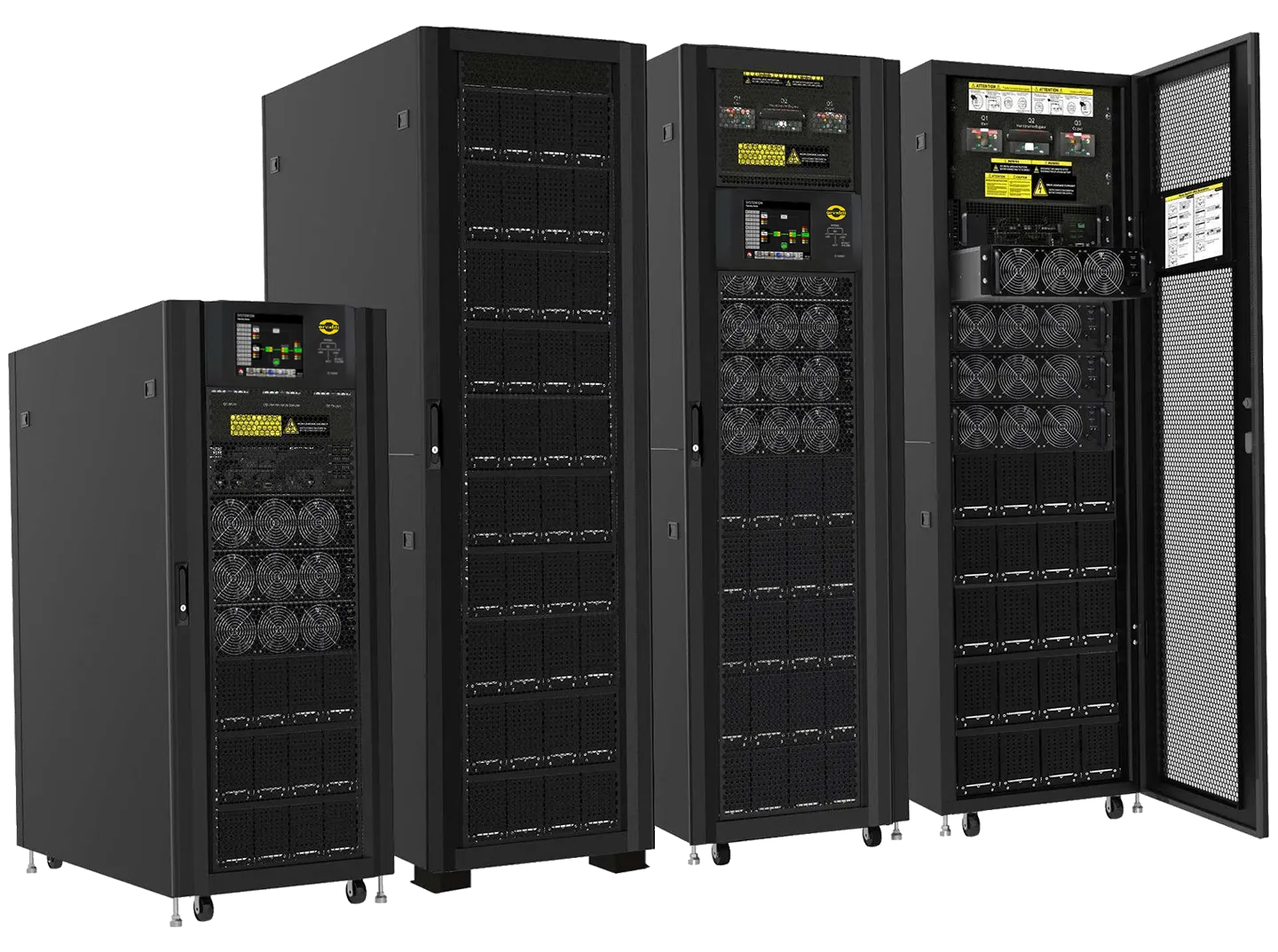

ORVALDI Power+
Model ORVALDI Power+ je moderný zdroj neprerušovaného napájania (UPS) navrhnutý na poskytovanie spoľahlivého a stabilného napájania pre najnáročnejšie priemyselné a IT aplikácie. Vďaka svojej modulárnej konštrukcii a najmodernejšej technológii zabezpečuje ORVALDI Power+ nepretržitú prevádzku a bezpečnosť kritických systémov v akejkoľvek situácii
VLASTNOSTI PRODUKTU:
- Kompatibilný s lítium-iónovou batériou.
- Pravá online UPS s dvojitou konverziou.
- Vysoký výstupný účinník 1,0.
- Široký rozsah vstupného napätia (110-300 V AC).
- Modulárna konštrukcia pre škálovateľnosť.
- Vysoká kapacita pri preťažení.
- Možnosť paralelnej redundancie pre zaručený výkon.
- Kompatibilita s generátormi.
- Užívateľsky prívetivý LCD displej.
- Režim ECO na úsporu energie.
ZOZNAM APLIKÁCIÍ:
- Priemyselné zariadenia
- Dátové centrá
- Zdravotnícke zariadenia
- Telekomunikačné systémy
- Kritická infraštruktúra
- Výkonné servery
DOWNLOAD:
Software - ViewPower
User Manual- Product card

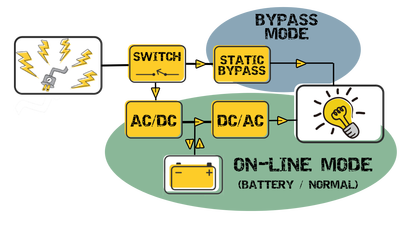

Topológia
ORVALDI Power+ využíva topológiu dvojitej konverzie online, ktorá zabezpečuje konzistentné a čisté napájanie pripojených zariadení. Táto topológia nepretržite filtruje a konvertuje prichádzajúce napájanie, čím účinne izoluje citlivé zariadenia od rušivých vplyvov napájania a zabezpečuje optimálny výkon a ochranu za všetkých prevádzkových podmienok

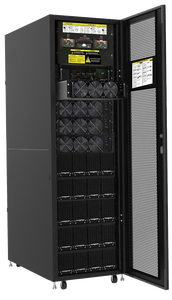

Konfigurácia batérie
Model ORVALDI Power+ je k dispozícii v dvoch variantoch šasi: so zabudovanými batériami a s podporou externých batérií. Verzia so zabudovanými batériami poskytuje kompaktné riešenie, ideálne pre priestory s obmedzeným priestorom, ktoré ponúka rýchle a jednoduché nasadenie. Na druhej strane verzia s externými batériami umožňuje flexibilné prispôsobenie času zálohovania špecifickým potrebám používateľa, čo z nej robí vynikajúcu voľbu pre náročnejšie aplikácie.
.jpg)

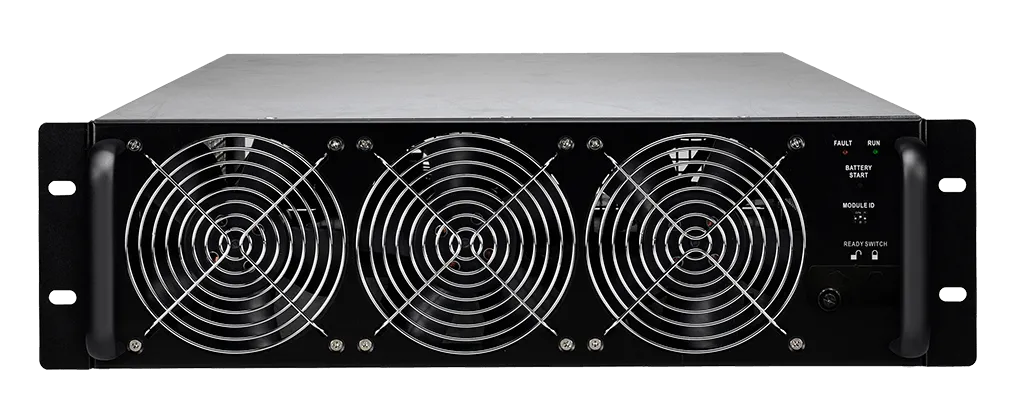

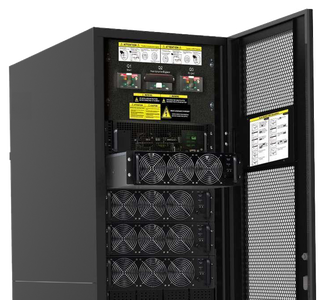

Modulárny dizajn
Zariadenie ORVALDI Power+ má modulárny dizajn, ktorý umožňuje jednoduchú škálovateľnosť na splnenie rastúcich výkonových potrieb používateľa. Napájacie moduly možno pridávať alebo vymieňať spôsobom hot-swap, čo znamená, že celý systém možno servisovať bez prerušenia prevádzky. Táto flexibilita nielen minimalizuje prestoje, ale zabezpečuje aj nepretržitú prevádzku aj počas údržby alebo modernizácie.
|
 |
 |
10“ LCD displej
Veľký 10-palcový LCD displej, ktorý poskytuje jasné a intuitívne používateľské rozhranie. Displej s vysokým rozlíšením umožňuje jednoduché sledovanie všetkých kritických prevádzkových parametrov, ako je napätie, prúd, úroveň nabitia batérie a aktuálny prevádzkový režim. Okrem toho dotykové rozhranie ponúka rýchly prístup k nastaveniam a funkciám systému, vďaka čomu je každodenná prevádzka a správa UPS jednoduchá a efektívna.

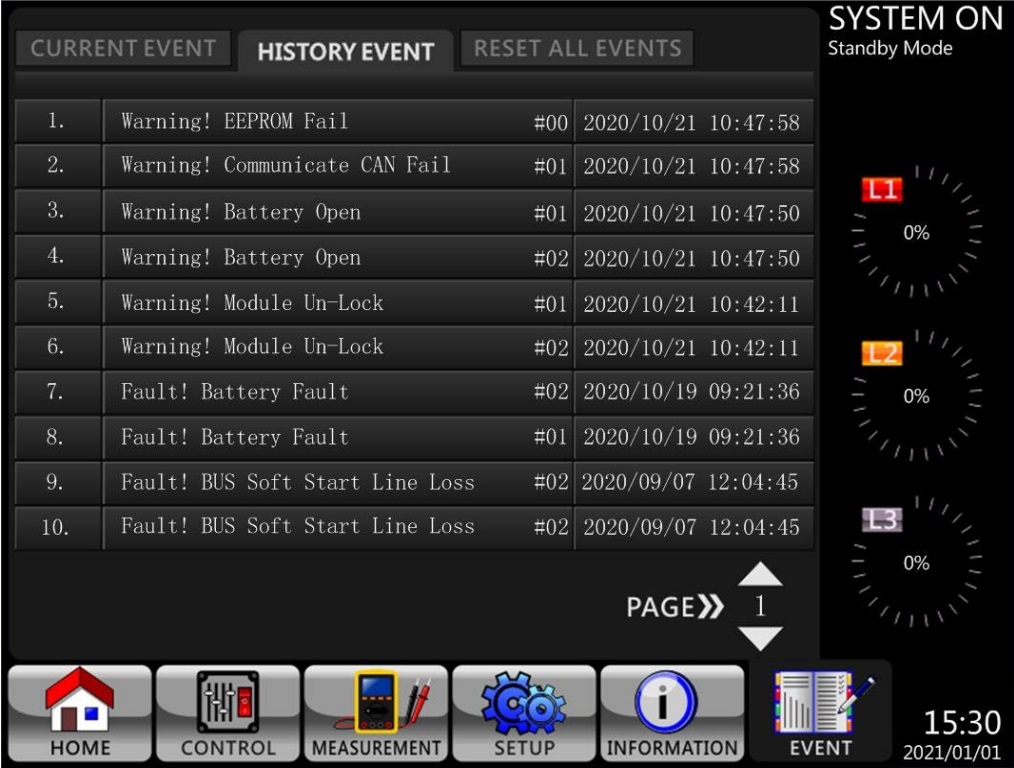

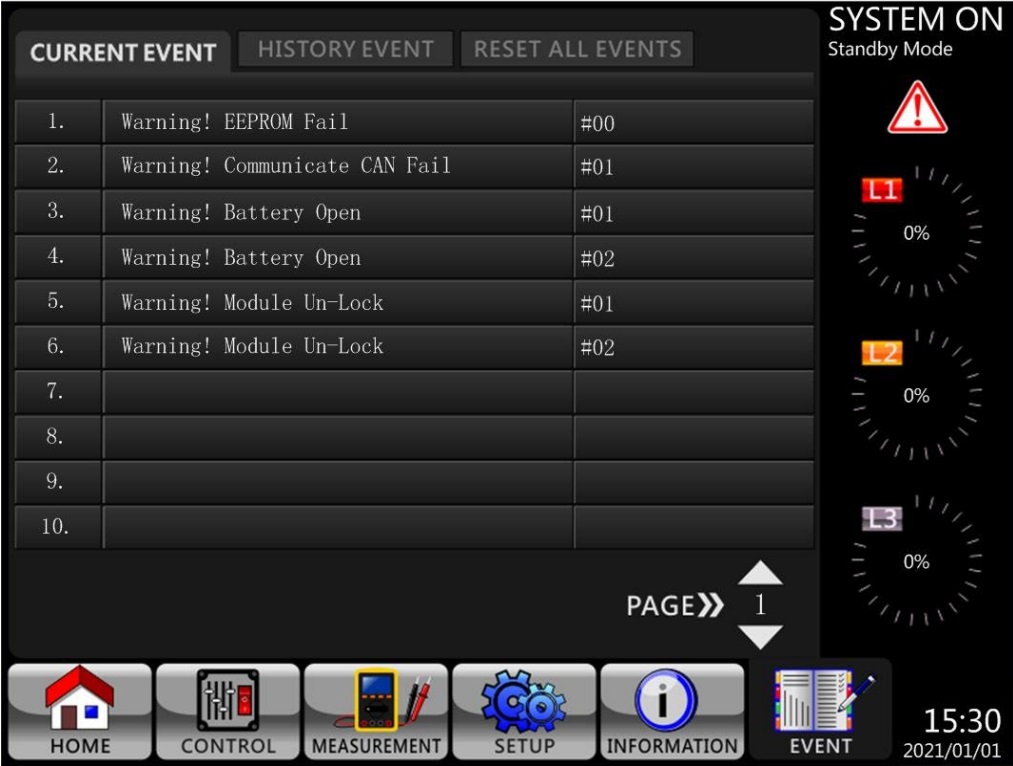

Podrobný systém alarmov a udalostí
Zariadenie ORVALDI Power+ je vybavené podrobným systémom alarmov a udalostí, ktorý monitoruje a zaznamenáva všetky kritické prevádzkové parametre zariadenia. Tento systém umožňuje okamžitú detekciu a hlásenie akýchkoľvek nezrovnalostí, čo umožňuje rýchlu reakciu a predchádzanie potenciálnym poruchám. Okrem toho história udalostí uchováva až 500 záznamov, čo uľahčuje dôkladnú analýzu systému a zjednodušuje diagnostiku akýchkoľvek problémov.
 |
 |
Ďalšie výhody
-Front.jpg)
- Adaptívny chladiaci systém: Inovatívny chladiaci systém prispôsobuje svoj výkon podľa zaťaženia, čím znižuje spotrebu energie a predlžuje životnosť komponentov.
- Široký rozsah vstupného napätia: UPS je navrhnutá na prevádzku v širokom rozsahu vstupného napätia, čo zvyšuje jej spoľahlivosť v nestabilnom prostredí elektrickej siete.
- Vysoká odolnosť voči rušeniu EMI/RFI: UPS ponúka výnimočnú ochranu proti elektromagnetickému a rádiofrekvenčnému rušeniu (EMI/RFI), čo je obzvlášť dôležité v prostredí s vysokou úrovňou rušenia.
- Komplexné komunikačné možnosti: UPS je vybavená viacerými komunikačnými rozhraniami (USB, RS-232, SNMP), ktoré umožňujú diaľkové monitorovanie a správu napájania z ľubovoľného miesta.
- Automatická synchronizácia generátora: UPS je vybavená automatickou synchronizáciou s generátormi, ktorá zabezpečuje nepretržité napájanie aj v núdzových situáciách, keď zlyhá hlavná sieť.
- Rýchly servis a údržba: Vďaka modulárnej konštrukcii je možné jednotlivé komponenty ľahko vymeniť, čo výrazne skracuje čas potrebný na servis a minimalizuje prestoje.
- Modularita a redundancia: UPS ponúka funkcie modularity a redundancie, čím poskytuje zvýšenú flexibilitu a spoľahlivosť pre kritické aplikácie.
- EPO - núdzové vypnutie: UPS obsahuje funkciu núdzového vypnutia (EPO), ktorá umožňuje rýchle vypnutie napájania v prípade núdze.
Funkcie sieťového riadenia a monitorovania
Funkcie sieťového riadenia a monitorovania
- Umožňuje riadenie a monitorovanie viacerých UPS jednotiek cez LAN a INTERNET.
- Užívateľsky prívetivý graf analýzy spotreby: štatistika udalostí, export grafov historických údajov.
- Dynamické grafy údajov UPS v reálnom čase (napätie, frekvencia, úroveň zaťaženia, úroveň batérie).
- Bezpečné vypnutie OS a ochrana pred stratou dát v prípade výpadku napájania.
- Upozornenia prostredníctvom zvukového alarmu, vysielacieho programu, mobilného komunikátora a emailu.
- Plánované zapnutie/vypnutie UPS, test batérie, programovateľné ovládanie výstupov a ovládanie zvukového alarmu.
- Ochrana heslom a správa vzdialeného prístupu.
- Podpora VMware ESX a ESXi.
- Podpora viacerých jazykov: angličtina, nemčina, francúzština, španielčina, taliančina, portugalčina, poľština, čeština, ruština, ukrajinčina, turečtina, čínština.
UPS je vybavený portami USB a RS232, ako aj slotom na SNMP kartu, čo umožňuje jednoduchú správu a vzdialené monitorovanie z počítača, čím sa zvyšuje bezpečnosť pripojených zariadení.
ViewPower |
ViewPower Pro |
SNMP Web Manager |
.png) |
 |
 |
| Inteligentný softvér na správu na monitorovanie a riadenie viacerých UPS cez LAN a Internet. | Pokročilý softvér na správu na monitorovanie a riadenie viacerých UPS cez LAN, Internet a SNMP kartu. | SNMP Web Manager je softvér na správu SNMP web kariet. Používateľ môže pomocou tohto rozhrania vyhľadávať a obsluhovať všetky SNMP zariadenia v sieti LAN. Potom môže dvojklikom otvoriť stránku monitorovania webového servera. |
Vysoká účinnosť v režime ECO
Režim ECO umožňuje ďalšie úspory energie napájaním záťaže priamo z bypassu, keď sú parametre siete v prijateľnom rozsahu, čo výrazne znižuje prevádzkové náklady. Vďaka tejto funkcii ORVALDI Power+ zabezpečuje nielen spoľahlivé napájanie, ale zvyšuje aj energetickú účinnosť, čo vedie k nižšej spotrebe energie a zníženiu prevádzkových nákladov
TECHNICKÉ ÚDAJE:
| Model | 30U-90kW | 30U-120kW |
| FÁZA | trojfázový vstup / trojfázový výstup | |
| KAPACITA | 90kW | 120kW |
| KAPACITA JEDNÉHO VÝKONOVÉHO MODULU | 30 kVA/30 kW | |
| MAXIMÁLNY POČET VÝKONOVÝCH MODULOV | 3 | 4 |
| MAXIMÁLNY POČET BATÉRIOVÝCH SÚBOROV** | 3 | - |
| VSTUP | ||
| Menovité napätie | 3 x 380/400/415 VAC (3 fázy + N) | |
| Vstupné napätie | 208-304 VAC (trojfázové) pri 70 % záťaži; | |
| 305-478 VAC (trojfázové) pri 100 % záťaži | ||
| Frekvencia vstupu | 46~54 Hz alebo 56~64 Hz | |
| Výkonový faktor | >0,99 pri 100 % záťaži, >0,98 pri 50 % záťaži | |
| VÝSTUP | ||
| Výstupné napätie | 3 x 380/400/415 VAC (3 fázy + N) | |
| Výstupná frekvencia (režim batérie) | 50 Hz ± 0,1 Hz alebo 60 Hz ± 0,1 Hz | |
| Výstupná frekvencia (synchronný režim) | 46~54 Hz alebo 56~64 Hz | |
| Preťaženie | 1 hodina pri 110 %, 10 minút pri 125 %, 1 minúta pri 150 %, 200 ms pri >150 % | |
| Harmonické skreslenie | ≦ 2 % THD (pri lineárnej záťaži); ≦ 4 % THD (pri nelineárnej záťaži) | |
| Čas prepínania | Nulový | |
| Tvar výstupného napätia (režim batérie) | Čistá sínusová vlna | |
| ÚČINNOSŤ | až 94,5 % | |
| Batéria | ||
| Typ batérie | Vstavaná batéria | Externá batéria |
| Počet | 32/36/40 ks (nastaviteľné) | |
| Maximálny nabíjací prúd | 8 A | |
| Nabíjacie napätie | ±13,65 V x N (N=16~20) | |
| LCD displej | Stav UPS, úroveň záťaže, stav batérie, vstupné/výstupné napätie, časovač vybíjania a stav chýb | |
| Alarmy | ||
| Režim batérie | Signál každé 4 sekundy | |
| Nízka úroveň batérie | Signál každú sekundu | |
| Preťaženie | Dva signály za sekundu | |
| Chyba | Kontinuálny alarm | |
| Fyzické údaje | ||
| Rozmery [mm] | 1100 x 600 x 1475 | 1100 x 600 x 1475 |
| Hmotnosť [kg] | 675 | 333 |
| Prostredie | ||
| Vlhkosť | < 95 % (nekondenzujúca), 0-40 °C | |
| Úroveň hluku | menej ako 60 dB @ 1 meter | menej ako 70 dB @ 1 meter |
| Komunikácia | ||
| USB/RS232 | Windows 2000/2003/XP/Vista/2008, Windows 7/8/10, Linux, Unix a MAC | |
* Ak teplota presiahne 30 ℃, výkonový faktor výstupu sa zníži na 0,9 pri 31 ℃ ~ 35 ℃ a na 0,8 pri 36 ℃ ~ 40 ℃.
** Jeden batériový modul obsahuje 10 ks batérií 12/9 Ah v jednej vaničke (kompletný batériový súbor obsahuje 4 moduly).
Technické špecifikácie produktu sa môžu zmeniť bez predchádzajúceho upozornenia.
