séria: Invertor pre solárne systémy
ORVALDI Solar OffGrid
_webp.webp)
Vlastnosti produktu:
- Invertor s čistou sínusovou vlnou - poskytuje čistý a stabilný výkon, vhodný pre citlivé elektronické zariadenia.
- Všestranná kompatibilita s batériami - Podporuje AGM, FLD (zaplavené olovené batérie) a užívateľsky definované nastavenia batérií, čo umožňuje prispôsobenie pre rôzne typy batérií.
- Inteligentný LCD displej - Multifunkčný LCD displej na monitorovanie v reálnom čase a jednoduchú konfiguráciu prevádzkových režimov vrátane vstupného/výstupného napätia, stavu batérie a parametrov nabíjania.
- Konfigurácia prioritného zdroja - Umožňuje výber medzi režimami Solar First, Utility First, Solar and Utility a Only Solar, čím sa optimalizuje používanie zdrojov energie na základepreferencií používateľa a podmienok prostredia.
- Integrovaná solárna nabíjačka - Kompatibilná so solárnymi nabíjačkami PWM aj MPPT, čím zabezpečuje efektívnu konverziu energie zo solárnych panelov.
- Komunikačné porty (USB/RS-232) - Uľahčuje jednoduché monitorovanie a ovládanie prostredníctvom pripojenia k počítaču, čím zlepšuje používateľský komfort a správu systému.
Zoznam aplikácií:
- Domáce záložné napájanie
- Malé podniky a kancelárie
- Systémy obnoviteľnej energie
- Napájanie na diaľku a mimo siete
- Podpora priemyselných zariadení
- Obytné vozidlá a lode
- Núdzové napájanie
- Napájanie staveniska
- Telekomunikácie
- Poľnohospodárske využitie
DOWNLOAD:
ORVALDI KS1-3K+
Product manualORVALDI MKS5K easy / MKS5K+
ORVALDI MVII5K
PWM regulátor
ORVALDI KS1K+ |
ORVALDI KS3K+ |
 |
 |
 |
 |
MPPT regulátor
ORVALDI MKS5K easy |
ORVALDI MKS5K+ |
ORVALDI MVII5K |
 |
 |
 |
 |
 |
 |
|
|
|
|
Hlavné rozdiely

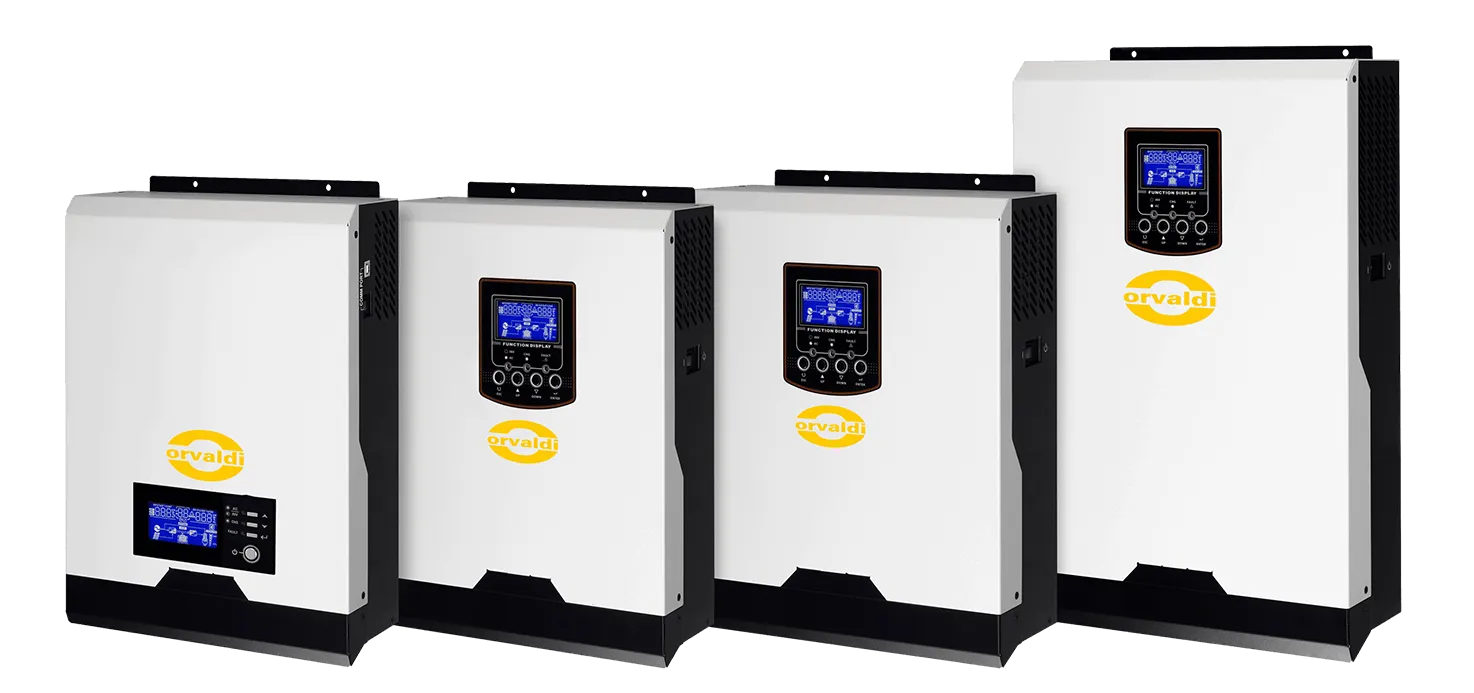

Séria ORVALDI SOLAR OFF-GRID ponúka všestranný sortiment modelov s rôznym výkonom, ktoré sú prispôsobené rôznym energetickým potrebám. Každý model je vybavený rôznymi FV regulátormi, ktoré zabezpečujú maximálnu účinnosť riadenia solárnej energie. Či už potrebujete systém s regulátorom PWM alebo pokročilejší regulátor MPPT, spoločnosť ORVALDI vám ponúka riešenie s výkonovými hodnotami PV regulátorov, ktoré sa stupňujú s kapacitou zariadenia. Od kompaktných systémov s výkonom 1000 VA a podporou FV s výkonom 600 W až po robustnejšie jednotky s výkonom 5000 VA a výkonom FV až do 4000 W, ORVALDI prináša dokonalé riešenie pre malé aj veľké aplikácie.
| Model | Celkový výkon zariadenia | Výkon FV | Napätie FV | Napätie batérie DC |
| ORVALDI KS1K+ | 1000 VA 1000 W |
600 W | 15-18 VDC (PWM) |
12 VDC |
| ORVALDI KS3K+ | 3000 VA 3000 W |
1800 W | 30-32 VDC (PWM) |
24 VDC |
| ORVALDI MKS5K easy | 5000 VA 5000 W |
3000 W | 60-115 VDC (MPPT) |
48 VDC |
| ORVALDI MKS5K+ | 5000 VA 5000 W |
4000 W | 60-115 VDC (MPPT) |
48 VDC |
| ORVALDI MVII5K | 5000 VA 5000 W |
4000 W | 120-450 VDC (MPPT) |
48 VDC |

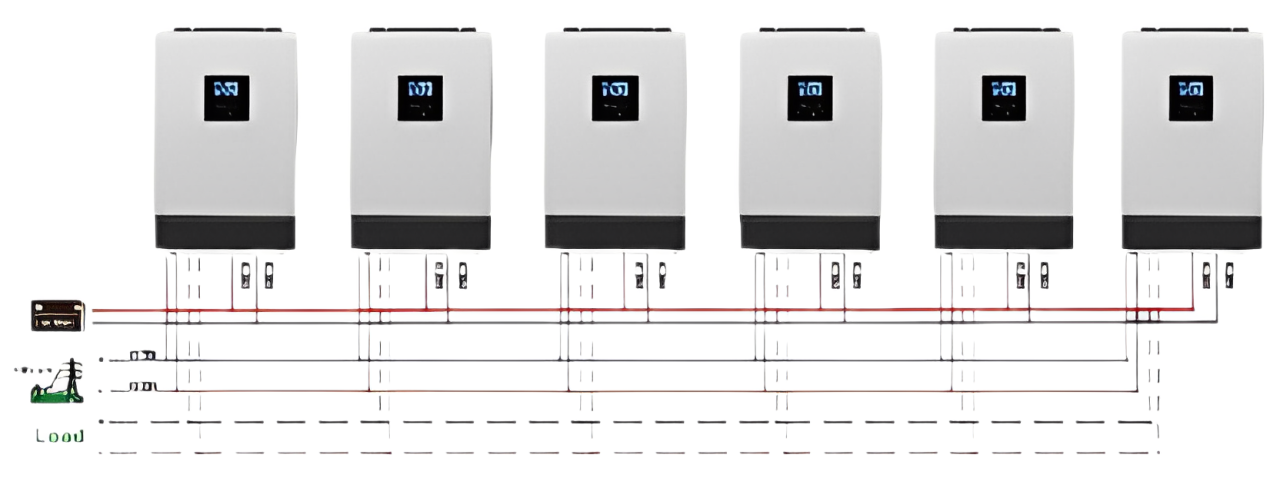

Možnosť paralelnej prevádzky* (len ORVALDI MKS5K+)
.png)
Jednofázový paralelný systém
V jednofázovej konfigurácii môžu byť paralelne zapojené až štyri meniče. Táto konfigurácia zvyšuje celkový výstupný výkon, takže je ideálnym riešením, keď je potrebný vyšší výkon na podporu viacerých zariadení. Je to ideálna možnosť pre používateľov, ktorí potrebujú škálovateľný systém, ktorý môže rásť s ich rastúcimi energetickými požiadavkami.
Trojfázový systém
Striedače ORVALDI možno nakonfigurovať aj na prevádzku v trojfázovom systéme, čo umožňuje napájanie rôznych záťaží v každej fáze. Okrem toho môžete každej fáze priradiť iný počet meničov - napríklad tri meniče na L1, dva na L2 a jeden na L3. Táto konfigurácia umožňuje optimálne rozdelenie výkonu a prispôsobenie systému tak, aby spĺňal špecifické energetické potreby na každej fáze.
Výhody trojfázového systému s variabilnou distribúciou energie
Možnosť flexibilne distribuovať výkon v rôznych fázach je významnou výhodou. Umožňuje prispôsobiť napájanie aktuálnym požiadavkám na zaťaženie v danom prostredí, čím sa predchádza problémom s nevyváženým fázovým zaťažením. Táto flexibilita maximalizuje využitie dostupných zdrojov energie a zabezpečuje stabilitu systému aj pri meniacich sa požiadavkách na výkon v jednotlivých fázach.
Priority nabíjačiek a výstupných zdrojov
Výber správnej priority nabíjania a výstupného zdroja v striedačoch ORVALDI umožňuje používateľom optimalizovať energetickú účinnosť, úsporu nákladov a spoľahlivosť na základe ich špecifických potrieb. Každý režim ponúka odlišné výhody a vyhovuje rôznym preferenciám a nastaveniam systému.

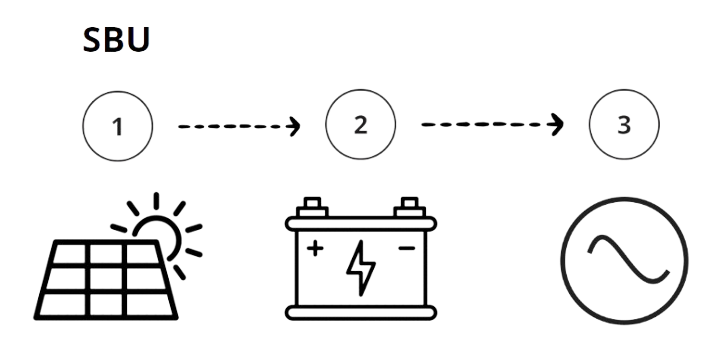

Prvá solárna priorita (SBU)
- Ako to funguje: Tento režim uprednostňuje nabíjanie batérií zo solárnych panelov. Sieť sa využíva len vtedy, keď je solárna energia nedostatočná, čím sa zabezpečí maximalizácia obnoviteľnej energie.
- Výhody: Ideálny na maximalizáciu úspor a udržateľnosti, znižuje závislosť od tradičných zdrojov energie a znižuje účty za elektrinu. Je to vynikajúci spôsob, ako minimalizovať svoju uhlíkovú stopu.
- Pre koho je určený?: Ideálny pre jednotlivcov a podniky s dobre vybudovanými solárnymi systémami, ktorí chcú naplno využiť solárnu energiu a uprednostniť obnoviteľné zdroje energie.
Prvá priorita elektrickej siete (USB)
- Ako to funguje: V tomto režime je primárnym zdrojom nabíjania batérií elektrická sieť. Solárna energia je sekundárna, čo zabezpečuje, že váš systém zostane spoľahlivý aj v menej priaznivom počasí.
- Výhody: Zabezpečuje nepretržité napájanie tým, že uprednostňuje elektrickú energiu zo siete, keď je solárna energia obmedzená. To zaručuje stabilné napájanie a neprerušovanú prevádzku.
- Pre koho je určený?: Najlepšie pre používateľov v oblastiach s horším prístupom k solárnej energii alebo pre tých, ktorí uprednostňujú spoľahlivosť a potrebujú stabilné napájanie 24 hodín denne, 7 dní v týždni.

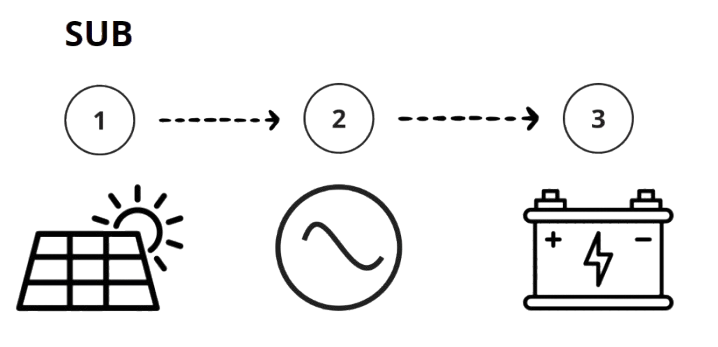

Solárna a úžitková energia (SUB)
- Ako to funguje: Tento vyvážený prístup nabíja batérie pomocou solárnej energie aj siete súčasne. Toto nabíjanie z dvoch zdrojov zabezpečuje rýchlejšie dobíjanie batérií a energetickú účinnosť.
- Výhody: Kombinácia solárnej energie a energie zo siete poskytuje flexibilitu na optimalizáciu rýchlosti nabíjania a spotreby energie, čím sa zvyšuje spoľahlivosť aj nákladová efektívnosť.
- Pre koho je určený?: Vhodný pre tých, ktorí hľadajú čo najrýchlejšie nabíjanie batérie a zároveň využívajú úspory energie z obnoviteľných zdrojov.
Iba solárna energia
- Ako to funguje: Tento režim sa pri nabíjaní batérií spolieha výlučne na solárnu energiu s minimálnym zapojením siete.
- Výhody: Vďaka plnému využitiu solárnej energie môžu používatelia dosiahnuť energetickú autonómiu a výrazne znížiť svoju závislosť od siete, čo vedie k nižším nákladom na energiu.
- Pre koho je určený?: Ideálny pre používateľov, ktorí sa usilujú o úplnú energetickú nezávislosť a snažia sa čo najviac znížiť využívanie siete.
Typ batérie
Typ batérie: Prispôsobené vašim potrebám
- AGM (predvolené nastavenie): Tento typ batérie je ideálny pre používateľov, ktorí hľadajú bezúdržbové, robustné riešenie s dlhou životnosťou. Batérie AGM ponúkajú vysokú účinnosť pri nízkych nákladoch na údržbu.
- FLD (Flooded Lead-Acid): Batérie FLD sú tradičné olovené batérie s tekutým elektrolytom. Vyznačujú sa nižšími počiatočnými nákladmi a sú široko používané v rôznych aplikáciách. Ide o skvelú voľbu pre tých, ktorí potrebujú osvedčené a nákladovo efektívne riešenie, ale sú ochotní vykonávať pravidelnú údržbu, napríklad dopĺňanie destilovanej vody.
- Definované používateľom: Pre pokročilejších používateľov, ktorí chcú mať plnú kontrolu nad svojím systémom, je tu možnosť definovaná používateľom, ktorá umožňuje presné nastavenie nabíjacieho napätia a prahových hodnôt vypnutia jednosmerného prúdu. Táto možnosť je ideálna na vlastné nastavenia pre špecializované typy batérií, napríklad lítium-iónové.
TECHNICKÉ ÚDAJE:
| Špecifikácia | ORVALDI KS1K+ | ORVALDI KS3K+ | ORVALDI MKS5K easy | ORVALDI MKS5K+ | ORVALDI MVII5K |
| Špecifikácie sieťového režimu | |||||
| Tvar vstupného signálu | Sínusová vlna | Sínusová vlna (sieť alebo generátor) | Sínusová vlna | ||
| Menovité vstupné napätie | 230 Vac | ||||
| Úroveň vstupného napätia pre batériový režim (nižšie/vyššie)* | < 170 Vac ± 7 V | < 170 Vac ± 7 V (UPS) / ≥ 280 Vac ± 7 V | < 170 Vac ± 7 V (UPS) / ≥ 280 Vac ± 7 V | < 170 Vac ± 7 V (UPS) | |
| Úroveň napätia pre návrat do sieťového režimu (nižšie/vyššie)* | ≥ 180 Vac ± 7 V | ≥ 180 Vac ± 7 V (UPS) / < 270 Vac ± 7 V | ≥ 180 Vac ± 7 V (UPS) / < 270 Vac ± 7 V | ≥ 180 Vac ± 7 V (UPS) | |
| Maximálne vstupné napätie | 300 V AC | ||||
| Menovitá vstupná frekvencia | 50 Hz / 60 Hz (auto) | ||||
| Úroveň frekvencie pre batériový režim (nižšie/vyššie)* | < 40 ± 1 Hz | < 40 ± 1 Hz / ≥ 65 ± 1 Hz | < 40 ± 1 Hz / ≥ 65 ± 1 Hz | ≥ 280 Vac ± 7 V | |
| Úroveň frekvencie pre návrat do sieťového režimu (nižšie/vyššie)* | ≥ 42 ± 1 Hz | ≥ 42 ± 1 Hz / < 63 ± 1 Hz | ≥ 42 ± 1 Hz / < 63 ± 1 Hz | < 270 Vac ± 7 V | |
| Ochrana proti skratu | Pojistka | ||||
| Účinnosť | > 95 % (rezistívna záťaž, plne nabité batérie) | ||||
| Čas prepínania | Typicky 10 ms | ||||
| Špecifikácie batériového režimu | |||||
| Výstupný výkon | 1 kVA / 1 kW | 3 kVA / 3 kW | 5 kVA / 5 kW | ||
| Tvar výstupného napätia | Čistá sínusová vlna | ||||
| Hodnota výstupného napätia | 230 Vac ± 5 % | ||||
| Výstupná frekvencia | 50 Hz | ||||
| Účinnosť v batériovom režime | 90 % | 93 % | |||
| Ochrana proti preťaženiu | 5 s ≥ 150 % Pmax; 10 s 110 %–150 % Pmax | ||||
| Napätie DC obvodu | 12 V DC | 24 V DC | 48 V DC | ||
| Minimálne DC napätie pre studený štart | 11.5 V DC | 23.0 V DC | 46.0 V DC | ||
| Nízke batériové napätie (zaťaženie < 20 %) | 11.0 V DC | 22.0 V DC | 44.0 V DC | ||
| Nízke batériové napätie (20 % ≤ zaťaženie < 50 %) | 10.7 V DC | 21.4 V DC | 42.8 V DC | ||
| Nízke batériové napätie (zaťaženie ≥ 50 %) | 10.1 V DC | 20.2 V DC | 40.4 V DC | ||
| Alarm nízkeho napätia (zaťaženie < 20 %) | 11.5 V DC | 23.0 V DC | 46.0 V DC | ||
| Alarm nízkeho napätia (20 % ≤ zaťaženie < 50 %) | 11.2 V DC | 22.4 V DC | 44.8 V DC | ||
| Alarm nízkeho napätia (zaťaženie ≥ 50 %) | 10.6 V DC | 21.2 V DC | 42.4 V DC | ||
| Odpojenie napätia (zaťaženie < 20 %) | 10.5 V DC | 21.0 V DC | 42.0 V DC | ||
| Odpojenie napätia (20 % ≤ zaťaženie < 50 %) | 10.2 V DC | 20.4 V DC | 40.8 V DC | ||
| Odpojenie napätia (zaťaženie ≥ 50 %) | 9.6 V DC | 19.2 V DC | 38.4 V DC | ||
| Alarm vysokého napätia batérie | 14 V DC | 29 V DC | 58 V DC | ||
| Horné odpojenie nabíjačky | 16 V DC | 33 V DC | 60 V DC | ||
| Spotreba energie (vlastná spotreba) | < 15 W | < 20 W | < 20 W | ||
| Spotreba energie (energeticky úsporný režim) | < 5 W | < 10 W | < 10 W | ||
| Špecifikácie nabíjačky | |||||
| Nabíjací algoritmus | 3-stupňový | ||||
| Maximálny nabíjací prúd (sieťový režim) | 10 / 20 A | 10 / 25 A (Vin=230 Vac) | 20 / 30 A (Vin=230 Vac) | ||
| Udržiavacie nabíjacie napätie | 13.5 V DC | 27 V DC | 54 V DC | ||
| Maximálny nabíjací prúd (solárny režim) | 50 A | 60 A (3 kW) | |||
| Napätie DC obvodu (solárne) | 12 V DC | 24 V DC | 48 V DC | ||
| Maximálne napätie solárneho panelu | 55 V DC | 80 V DC | 145 V DC | 500 V DC | |
| Spotreba energie (režim pohotovosti) | 1 W | 2 W | |||
* Platí pre MKS5K easy a MKS5K+
