séria: Príslušenstvo

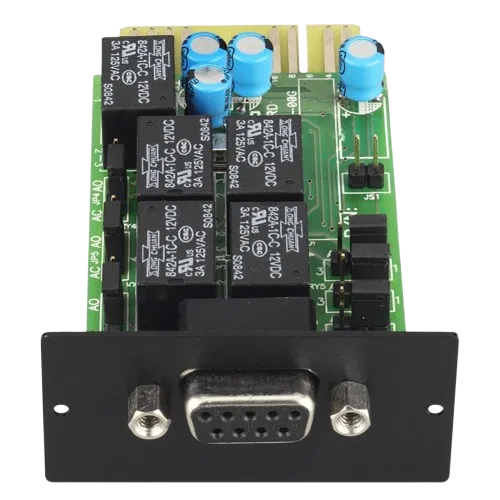

Karta AS400 - séria V
Zvýšte výkon svojho systému pomocou najmodernejšej karty AS400 - séria V! Séria V je navrhnutá pre vysokú efektivitu a spoľahlivosť a predstavuje dokonalé riešenie na optimalizáciu správy pracovného zaťaženia a zvýšenie možností systému.
Vlastnosti produktu:
Komunikačná karta AS400 poskytuje kontaktné spínače na diaľkové monitorovanie UPS. Aby karta AS400 spĺňala požiadavky rôznych aplikácií, je možné nastavením prepojky vybrať stav signálu suchého kontaktu (aktívne zatvorený alebo aktívne otvorený). Tieto vhodné aplikácie sú uvedené nižšie:
- IBM Server, osobné počítače a pracovné stanice
- automaticky riadené priemyselné zariadenia a komunikačné aplikácie
Zoznam aplikácií:
- Pre všetky zariadenia ORVALDI vybavené IntelligentSlot
Prečo si vybrať kartu AS400 - séria V?
Reléová karta AS400 II je ideálnym riešením pre automatizáciu, ktoré umožňuje diaľkové monitorovanie a ovládanie systémov UPS. Je vybavená upozorneniami na stav, poruchovými alarmami a integráciou protokolu sieťovej správy, vďaka čomu vyniká v priemyselných a automatizovaných prostrediach. Karta umožňuje jednoduché prispôsobenie prevádzky UPS špecifickým potrebám automatizácie, čím zabezpečuje bezpečnosť a kontinuitu prevádzky.
9-PIN |
DB9 |
 |
 |
Priradenie kolíkov
| Priradenie pinov | Funkcia | V/V (I/O) |
|---|---|---|
| Pin 1 | Porucha UPS | Výstup (O/P) |
| Pin 2 | Zvukový alarm UPS | Výstup (O/P) |
| Pin 3 | Zem (spoločná pre pin 4) | Zem napájania |
| Pin 4 | Vzdialené vypnutie | Vstup (I/P) |
| Pin 5 | Spoločný pre relé | Napájanie |
| Pin 6 | Aktívny bypass | Výstup (O/P) |
| Pin 7 | Nízke napätie batérie | Výstup (O/P) |
| Pin 8 | UPS zapnutá | Výstup (O/P) |
| Pin 9 | Porucha siete | Výstup (O/P) |
Popis funkcie
| Stav AC | Stav AO | Dôvod |
|---|---|---|
| Pin 1 a Pin 5 pripojené | Pin 1 a Pin 5 odpojené | Interná porucha UPS |
| Pin 2 a Pin 5 pripojené | Pin 2 a Pin 5 odpojené | Porucha UPS, porucha siete, nízke napätie batérie, aktívny bypass |
| Pin 6 a Pin 5 pripojené | Pin 6 a Pin 5 odpojené | Aktívny bypass |
| Pin 7 a Pin 5 pripojené | Pin 7 a Pin 5 odpojené | Napätie batérie je nízke |
| Pin 8 a Pin 5 pripojené | Pin 8 a Pin 5 odpojené | UPS je v invertorovom režime |
| Pin 9 a Pin 5 pripojené | Pin 9 a Pin 5 odpojené | Porucha siete |
