Ste tu: Dom - UPS On-line 3/3 fáza - ORVALDI V10-40K 3P-3P
séria: UPS On-line 3/3 fáza

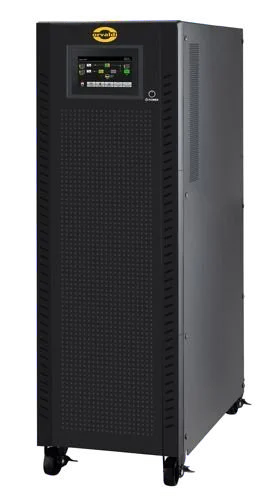

ORVALDI V10-40K 3P-3P
Vynikajúca správa napájania. ORVALDI V10-40K 3/3, optimalizovaný s 4,3“ dotykovým panelom pre efektívnu prevádzku a ovládanie.
VLASTNOSTI PRODUKTU:
- Pravá dvojitá konverzia: Zabezpečuje stabilné a spoľahlivé napájanie.
- Dotykový displej: 4,3“ intuitívne rozhranie.
- Výkonový faktor: Výstupný účinník 1.
- Paralelná prevádzka: Podporuje až tri jednotky.Super nabíjačka: 12A nabíjačka na rozšírené zálohovanie.
- Aktívny PFC: Korekcia vstupného účinníka na 0,99.
- Kompatibilita s generátormi: Môže pracovať s generátormi.
- Režim bypassu: Údržbový bypass je súčasťou balenia.
- Komunikácia: Komunikácia: USB, voliteľná karta SNMP, AS400, WiFi
ZOZNAM APLIKÁCIÍ:
- Domáca elektronika
- Núdzové osvetlenie
- Poplachové systémy
- Telekomunikačné zariadenia
- Fiškálne zariadenia
- Servery a malé siete (pasívne PFC)
- Zdravotnícke zariadenia
- Kritické záťaže v dátových centrách
DOWNLOAD:
Software - ViewPower
User Manual- Product card
MOŽNOSŤ „VYSOKÁ KVALITA“:
ORVALDI v súlade s poistnými podmienkami vymení, opraví alebo odškodní výrobky ORVALDI a/alebo pripojené zariadenia v prípade poškodenia v dôsledku prepätia. Maximálna celková výška odškodnenia je 5000Eur (päťtisíc eur).
ORVALDI V10-40K
Objavte sériu ORVALDI V10-40K 3/3, navrhnutú s technológiou dvojitej konverzie True On-Line, ktorá poskytuje vynikajúce parametre napätia bez ohľadu na poruchy napájania a typ pripojenej záťaže. Vďaka najvyššiemu výstupnému účinníku (PF=1,0) tieto zdroje neprerušovaného napájania zabezpečujú maximálnu energetickú účinnosť. Ľahká bezbatériová konštrukcia je určená na prácu s externými batériami, vďaka čomu sú ideálne pre rôzne profesionálne aplikácie. Tieto jednotky UPS sú vybavené univerzálnymi komunikačnými rozhraniami vrátane RS232 a USB, ktoré umožňujú monitorovanie a správu zariadenia a pripojených záťaží. Štandardné balenie obsahuje softvér ViewPower na vzdialené monitorovanie prevádzky zariadenia.
Rad ORVALDI V10-40K 3/3 je vybavený rozširujúcim slotom, ktorý umožňuje pripojenie karty SNMP na sieťovú správu UPS. Zabudovaný systém paralelnej prevádzky umožňuje jednoduché rozšírenie kapacity napájania až na tri zariadenia, pričom sú prípustné spoločné batérie pre paralelný systém a nastaviteľný počet pripojených batérií. Výkonná 12A nabíjačka pre externé batérie (±192-240 V DC) zabezpečuje dlhší čas zálohovania. Tieto jednotky UPS sú kompaktné a mobilné vďaka integrovaným kolieskam. Funkcia studeného štartu navyše umožňuje spustenie zariadenia bez napájania zo siete. Intuitívny 4,3'' dotykový LCD panel prehľadne zobrazuje prevádzkový režim, parametre UPS a umožňuje konfiguráciu nastavení zariadenia. Tieto jednotky sú kompatibilné s generátormi a majú zabudovaný bypass údržby (MBS), takže sú ideálne pre telekomunikácie, servery, priemyselné aplikácie a kritickú infraštruktúru.
Topológia
Neprerušiteľný zdroj napájania (UPS) vždy poskytuje čisté elektrické napájanie bez rušenia. Využíva technológiu On-Line s dvojitou konverziou vstupného napätia, vďaka ktorej pripojené zariadenia získavajú najvyššiu úroveň ochrany. V prvej fáze sa vstupný striedavý signál konvertuje na jednosmerný signál. Potom sa v druhej fáze jednosmerný signál prostredníctvom meniča konvertuje späť na striedavý. Tým sa zabezpečí, že záťaž pripojená k UPS je úplne izolovaná od elektrickej siete a jej nedokonalostí, čo má za následok vždy čistý a stabilný výstupný výkon a nulový čas prepnutia do režimu batérie.
Displej
4,3“ LCD displej, špeciálne navrhnutý pre našu sériu zdrojov neprerušovaného napájania. Tento farebný, dotykový panel ponúka intuitívny prístup ku všetkým kľúčovým informáciám a funkciám zariadenia. Pomocou prehľadných piktogramov môžete ľahko skontrolovať aktuálny prevádzkový režim UPS, úroveň nabitia batérie a zaťaženie systému. Displej umožňuje aj rýchle čítanie alarmov a výstrah, čím poskytuje dodatočnú bezpečnosť a kontrolu.
LCD panel umožňuje aj sledovanie prevádzkových parametrov UPS, ako je vstupné a výstupné napätie, frekvencia a ďalšie dôležité údaje. Vďaka intuitívnemu rozhraniu môžete zariadenie spravovať, vykonávať potrebné nastavenia a konfigurácie priamo z dotykovej obrazovky.
Pokročilé batériové riešenia
Séria ORVALDI V10-40K 3/3 sa dodáva so zabudovanými batériami, čím sa eliminuje potreba externých konfigurácií, čo zjednodušuje inštaláciu a zabezpečuje kompaktnejší a efektívnejší systém. Vstavané batérie sú starostlivo vybrané tak, aby zodpovedali dostupným energetickým kapacitám zariadení, čo zaručuje optimálny výkon a dlhodobú spoľahlivosť. Séria je vybavená pokročilou správou batérií a výkonnou 12A nabíjačkou, ktorá je navrhnutá na predĺženie životnosti a účinnosti.
Pre verziu so zabudovanými batériami sú k dispozícii nasledujúce konfigurácie:
V10K 3/3: 20 vstavaných batérií (10+10; 240 VDC), 12V 7Ah
V20K 3/3: 32 zabudovaných batérií (16+16; 384VDC), 12V 9Ah
V30K 3/3: 64 vstavaných batérií (2x(16+16); 384VDC), 12V 7Ah
V40K 3/3: 64 vstavaných batérií (2x(16+16); 384VDC), , 12V 9Ah
Komunikácia
Funkcie sieťového riadenia a monitorovania
- Umožňuje riadenie a monitorovanie viacerých UPS jednotiek cez LAN a INTERNET.
- Užívateľsky prívetivý graf analýzy spotreby: štatistika udalostí, export grafov historických údajov.
- Dynamické grafy údajov UPS v reálnom čase (napätie, frekvencia, úroveň zaťaženia, úroveň batérie).
- Bezpečné vypnutie OS a ochrana pred stratou dát v prípade výpadku napájania.
- Upozornenia prostredníctvom zvukového alarmu, vysielacieho programu, mobilného komunikátora a emailu.
- Plánované zapnutie/vypnutie UPS, test batérie, programovateľné ovládanie výstupov a ovládanie zvukového alarmu.
- Ochrana heslom a správa vzdialeného prístupu.
- Podpora VMware ESX a ESXi.
- Podpora viacerých jazykov: angličtina, nemčina, francúzština, španielčina, taliančina, portugalčina, poľština, čeština, ruština, ukrajinčina, turečtina, čínština.
UPS je vybavený portami USB a RS232, ako aj slotom na SNMP kartu, čo umožňuje jednoduchú správu a vzdialené monitorovanie z počítača, čím sa zvyšuje bezpečnosť pripojených zariadení.
ViewPower |
ViewPower Pro |
SNMP Web Manager |
.png) |
 |
 |
| Inteligentný softvér na správu na monitorovanie a riadenie viacerých UPS cez LAN a Internet. | Pokročilý softvér na správu na monitorovanie a riadenie viacerých UPS cez LAN, Internet a SNMP kartu. | SNMP Web Manager je softvér na správu SNMP web kariet. Používateľ môže pomocou tohto rozhrania vyhľadávať a obsluhovať všetky SNMP zariadenia v sieti LAN. Potom môže dvojklikom otvoriť stránku monitorovania webového servera. |
Paralelná konfigurácia
Vstavaná funkcia pre paralelnú prevádzku, ktorá umožňuje škálovateľnosť a zvýšenú redundanciu napájania.
Režimy účinnosti
Režim ECO na zefektívnenie prevádzky bez straty ochrany.
TECHNICKÉ ÚDAJE:
| Model | V10K | V20K | V30K | V40K | ||
| Zdánlivý výkon / Aktívny výkon | 10KVA / 10KW | 20KVA / 20KW | 30KVA / 30KW | 40KVA / 40KW | ||
| Vstup | ||||||
| Rozsah napätia | Dolná hranica napätia pre nízke straty | 110 VAC(Ph-N) ± 3% pri 50% zaťažení 176 VAC(Ph-N) ± 3% pri 100% zaťažení |
||||
| Dolná hranica obnovy napätia | Dolná hranica napätia pre nízke straty + 10V | |||||
| Horná hranica napätia pre nízke straty | 300 VAC(L-N) ± 3% pri 50% zaťažení 276 VAC(L-N) ± 3% pri 100% zaťažení |
|||||
| Horná hranica obnovy napätia | Horná hranica napätia pre nízke straty - 10V | |||||
| Rozsah frekvencie | 46Hz~54Hz pri 50Hz systéme 56Hz~64Hz pri 60Hz systéme |
|||||
| Fázy | 3 fázy s neutrálnym vodičom | |||||
| Faktor výkonu | ≥ 0,99 pri 100% zaťažení | |||||
| Výstup | ||||||
| Fáza | 3 fázy s neutrálnym vodičom | |||||
| Výstupné napätie | 360/380/400/415VAC (Ph-Ph) | |||||
| 208/220/230/240VAC (Ph-N) | ||||||
| Regulácia napätia (AC režim) | ± 1 % | |||||
| Rozsah frekvencie (synchronizovaný režim) | 46Hz~54Hz pri 50Hz systéme 56Hz~64Hz pri 60Hz systéme |
|||||
| Frekvencia (batériový režim) | 50 Hz ± 0,1Hz alebo 60 ± 0,1Hz | |||||
| Crest faktor | max. 3:1 | |||||
| Harmonické skreslenie | ≤ 2% pri 100% zaťažení zo siete; ≤ 5% pri 100% nezaťažení zo siete | |||||
| Čas prepnutia | Sieť ⇿ Batéria | 0 ms | ||||
| Menic ⇿ Bypass | 0 ms (pri zamknutí fázy, <4 ms z meniča na bypass) | |||||
| Menic ⇿ ECO | <10 ms | |||||
| Účinnosť | ||||||
| Režim siete | 95,5% | |||||
| Batériový režim | 94,5% | |||||
| Batérie | ||||||
| Model batérie | Typ | 12 V / 7 Ah | 12 V / 9 Ah | 12 V / 7 Ah | 12 V / 9 Ah | |
| Počet | (10+10) ks | (16+16) ks x 2 sady | ||||
| Čas nabíjania | 9 hodín do 90% kapacity | |||||
| Nabíjací prúd | 2,0 A ± 10% (Odporúčané) 1,0~12,0 A (nastaviteľné) |
|||||
| Nabíjacie napätie | +/-136,5 V DC | +/-218 V DC ± 1% | ||||
| Fyzické vlastnosti | ||||||
| Model batérie | Rozmery D x Š x V (v mm) | 626 x 250 x 750 | 815 x 300 x 1000 | |||
| Čistá hmotnosť (kg) | 124/126 | 124/126 | 225/230 | 250/260 | ||
| Prostredie | ||||||
| Prevádzková teplota | 0 ~ 40°C (životnosť batérie sa znižuje pri > 25°C) | |||||
| Vlhkosť | <95% bez kondenzácie | |||||
| Prevádzková nadmorská výška | <1000 m | |||||
| Úroveň hluku | menej ako 55 dB @ 1 m |
menej ako 58 dB @ 1 m |
menej ako 65 dB @ 1 m |
menej ako 70 dB @ 1 m |
||
| Správa | ||||||
| Smart RS232 alebo USB | softvér pre Windows 2000/2003/XP/Vista/2008/7/8/10, Linux, Unix a MAC | |||||
| Voliteľné SNMP | správa cez SNMP manažéra alebo webový prehliadač | |||||
