séria: UPS On-line 3/3 fáza

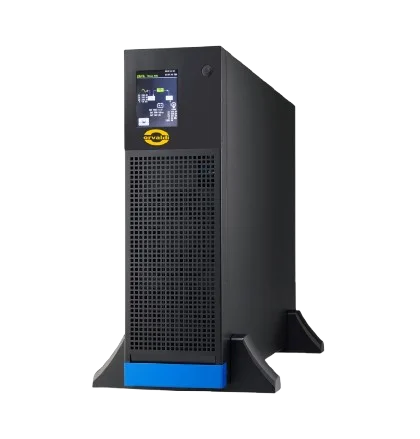

ORVALDI V10-20KRT 3-3/3-1
Výkonný a flexibilný zdroj UPS ORVALDI V10-20KRT možno inštalovať do zostáv TOWER alebo RACK, čím sa zabezpečí špičková ochrana a kvalita napájania. Je ideálny na zabezpečenie prevádzky pred neočakávanými výpadkami v dátových centrách, laboratóriách a kritickej infraštruktúre.
VLASTNOSTI PRODUKTU:
- Podpora kritickej infraštruktúry a ochrana pred výpadkami napájania.
- Úplné mikroprocesorové riadenie.
- Možnosť diaľkového monitorovania prevádzky zariadenia.
- Nulový čas spínania.
- Čistá sínusová vlna
- Funkcia studeného štartu.
- Ľahko čitateľný LCD displej.
- Možnosť paralelnej prevádzky s iným zariadením.
- Používateľsky prívetivé zariadenie.
- Konektor EPO.
- Konektor EMBS.
ZOZNAM APLIKÁCIÍ:
- Telekomunikačné zariadenia.
- Laboratóriá a vedecký výskum.
- Servery a dátové centrá.
- Priemyselné zariadenia.
- Kritická infraštruktúra.
Software - ViewPower
User ManualMOŽNOSŤ „VYSOKÁ KVALITA“:
ORVALDI v súlade s poistnými podmienkami vymení, opraví alebo odškodní výrobky ORVALDI a/alebo pripojené zariadenia v prípade poškodenia v dôsledku prepätia. Maximálna celková výška odškodnenia je 5000Eur (päťtisíc eur).
Topológia
UPS pracuje s technológiou VFI on-line, ktorá zabezpečuje najvyššiu kvalitu napájania pripojených zariadení. Kľúčovou vlastnosťou tohto riešenia je plynulý prechod medzi prevádzkovými režimami, ktorý zabezpečuje kontinuitu a optimálnu ochranu všetkých kritických systémov.

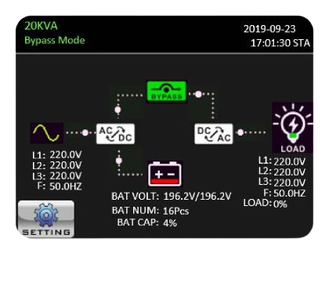

Displej
Zariadenie je vybavené užívateľsky prívetivým displejom s piktogramami, ktoré jasne ukazujú stav a prevádzku UPS. Jeho kompatibilita s inštaláciami RACK aj TOWER umožňuje flexibilné prispôsobenie rôznym priestorovým konfiguráciám.
- Možnosť montáže do skrine RACK alebo ako napájací zdroj typu TOWER
- Konfigurovateľný napájací zdroj: 3-fázový na 3-fázový alebo 3-fázový na jednofázový
- Účinník: Výstupný účinník 1,0
- Dotykový displej: 3,5-palcové intuitívne rozhranie na jednoduché ovládanie
- Vypínač EPO (núdzové vypnutie)
- Paralelná prevádzka: Podporuje až tri jednotky pre zvýšenie výkonu
- Super nabíjačka: 12A nabíjačka
- Kompatibilný s generátormi
- Režim bypassu: Údržbový bypass (MBS - Maintenance Bypass)
- Komunikácia: Štandardná: USB, voliteľne: SNMP, AS400, modul WiFi
- Rozmery UPS: 438 x 133 x 680 mm [rack 3U] (Š x V x H)
.svg)

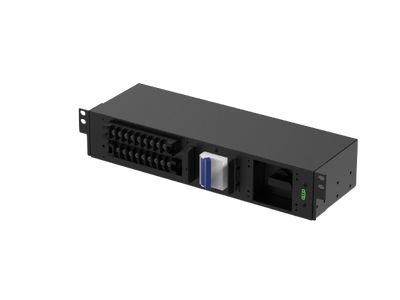

EMBS
Konektor EMBS umožňuje inteligentné pripojenie externého modulu obchádzania služieb. To umožňuje bezpečné obídenie UPS počas servisu alebo údržby, pričom sa zachováva nepretržité napájanie pripojených zariadení. Systém je navrhnutý tak, aby automaticky zistil otvorenie krytu externého bypassu a prepol sa do režimu interného bypassu, čím sa zabráni náhodnému prepnutiu a možnému poškodeniu UPS aj pripojených zariadení.
Údržba Bypass
Konektor EMBS umožňuje inteligentné pripojenie k externému servisnému obtokovému modulu, čo umožňuje bezpečné obídenie UPS počas údržby a zároveň zabezpečuje kontinuitu napájania pripojených zariadení.
 |
|

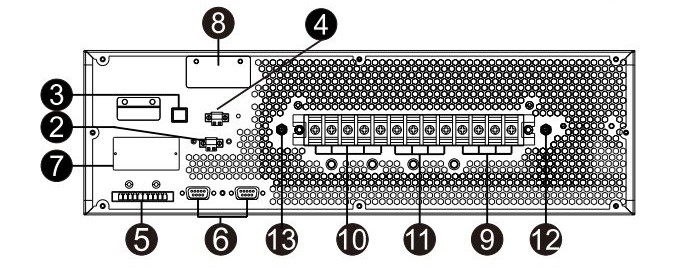

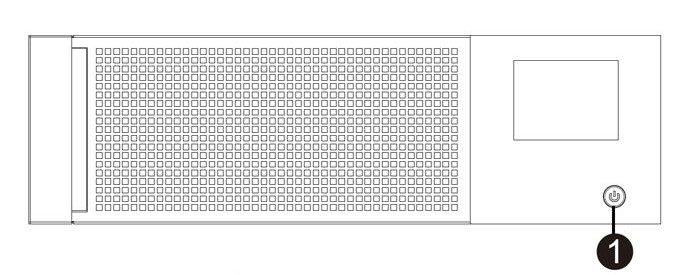

1 - Spínač COLD START |
 |
Komunikácia
Funkcie sieťového riadenia a monitorovania
- Umožňuje riadenie a monitorovanie viacerých UPS jednotiek cez LAN a INTERNET.
- Užívateľsky prívetivý graf analýzy spotreby: štatistika udalostí, export grafov historických údajov.
- Dynamické grafy údajov UPS v reálnom čase (napätie, frekvencia, úroveň zaťaženia, úroveň batérie).
- Bezpečné vypnutie OS a ochrana pred stratou dát v prípade výpadku napájania.
- Upozornenia prostredníctvom zvukového alarmu, vysielacieho programu, mobilného komunikátora a emailu.
- Plánované zapnutie/vypnutie UPS, test batérie, programovateľné ovládanie výstupov a ovládanie zvukového alarmu.
- Ochrana heslom a správa vzdialeného prístupu.
- Podpora VMware ESX a ESXi.
- Podpora viacerých jazykov: angličtina, nemčina, francúzština, španielčina, taliančina, portugalčina, poľština, čeština, ruština, ukrajinčina, turečtina, čínština.
UPS je vybavený portami USB a RS232, ako aj slotom na SNMP kartu, čo umožňuje jednoduchú správu a vzdialené monitorovanie z počítača, čím sa zvyšuje bezpečnosť pripojených zariadení.
ViewPower |
ViewPower Pro |
SNMP Web Manager |
.png) |
 |
 |
| Inteligentný softvér na správu na monitorovanie a riadenie viacerých UPS cez LAN a Internet. | Pokročilý softvér na správu na monitorovanie a riadenie viacerých UPS cez LAN, Internet a SNMP kartu. | SNMP Web Manager je softvér na správu SNMP web kariet. Používateľ môže pomocou tohto rozhrania vyhľadávať a obsluhovať všetky SNMP zariadenia v sieti LAN. Potom môže dvojklikom otvoriť stránku monitorovania webového servera. |
Flexibilita inštalácie
3-fázová na 3-fázovú alebo 3-fázová na jednofázovú inštaláciu
3-fázová na 3-fázovú alebo 3-fázová na jednofázovú inštaláciu
Konštrukcia UPS umožňuje flexibilné prepínanie medzi trojfázovým napájaním a jednofázovými alebo trojfázovými záťažami, čím poskytuje maximálnu všestrannosť. Vďaka tomu je možné napájanie ľahko prispôsobiť rôznym zariadeniam, čím sa optimalizuje účinnosť a spoľahlivosť systému. Je to ideálne riešenie pre dynamické IT prostredia, ktoré si vyžadujú flexibilitu a nepretržitú prevádzku.

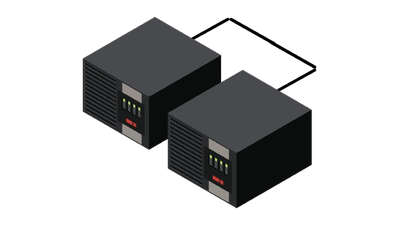

Redundancia a škálovateľnosť
.png)
Funkcia paralelného pripojenia umožňuje rozšíriť kapacitu napájania pridaním ďalších jednotiek UPS a vytvoriť tak redundantný systém, ktorý zabezpečí nepretržitú prevádzku aj v prípade zlyhania jedného zariadenia. Táto funkcia zvyšuje flexibilitu a spoľahlivosť systému záložného napájania.

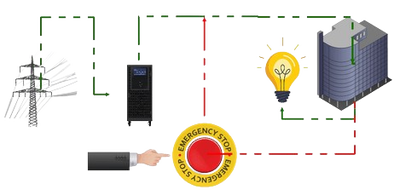

Ďalšie funkcie
Zariadenie obsahuje konektor EPO (Emergency Power Off), ktorý zaisťuje bezpečnosť pripojenej infraštruktúry v núdzových situáciách. Táto kritická funkcia umožňuje okamžité vypnutie napájania, čím sa znižuje riziko ohrozenia života a zariadení počas nepredvídaných udalostí.
Režimy účinnosti
Obsahuje režim ECO, ktorý optimalizuje spotrebu energie bez zníženia ochrany, vďaka čomu je energeticky úsporný.
TECHNICKÉ ÚDAJE:
| Model | ORVALDI V10KRT | ORVALDI V15KRT | ORVALDI V20KL | |
| Zdanlivý výkon / Aktívny výkon | 10kVA / 10kW | 15kVA / 15kW | 20kVA / 20kW | |
| Vstup | ||||
| Napäťový rozsah | Dolný prah napätia pre výpadok napájania | 110 VAC (fáza-nulák) ± 3 % pri 50 % zaťažení | ||
| 176 VAC (fáza-nulák) ± 3 % pri 100 % zaťažení | ||||
| Dolný prah obnovenia napätia | Dolný prah napätia pre výpadok napájania + 10 V | |||
| Horný prah napätia pre výpadok napájania | 300 VAC (fáza-nulák) ± 3 % pri 50 % zaťažení | |||
| 276 VAC (fáza-nulák) ± 3 % pri 100 % zaťažení | ||||
| Horný prah obnovenia napätia | Horný prah napätia pre výpadok napájania - 10 V | |||
| Frekvenčný rozsah | 46 Hz~54 Hz pri systéme 50 Hz | |||
| 56 Hz~64 Hz pri systéme 60 Hz | ||||
| Fázy | 3 fázy s nulovým vodičom | |||
| Faktor výkonu | ≥ 0,99 pri 100 % zaťažení | |||
| Výstup | ||||
| Výstupné napätie | 3x 360/380/400/415 VAC (fáza-fáza) | |||
| 208/220/230/240 VAC (fáza-nulák) | ||||
| Regulácia napätia (AC režim) | ± 1 % | |||
| 46 Hz~54 Hz pri systéme 50 Hz | ||||
| 56 Hz~64 Hz pri systéme 60 Hz | ||||
| Frekvencia (režim na batériu) | 50 Hz ± 0,1 Hz alebo 60 Hz ± 0,1 Hz | |||
| Maximálny prúdový faktor | 3:1 max | |||
| Harmonické skreslenie | ≤ 2 % pri 100 % lineárnom zaťažení; ≤ 5 % pri 100 % nelineárnom zaťažení | |||
| Prevádzka v AC režime | 100 %~110 %: 60 min; 110 %~125 %: 10 min; 125 %~150 %: 1 min; >150 %: 400 ms | |||
| Prevádzka na batériu | 100 %~110 %: 60 min; 110 %~125 %: 10 min; 125 %~150 %: 1 min; >150 %: 400 ms | |||
| Invertor ⇿ Bypass | 0 ms (pri uzamknutí fázy, < 4 ms z invertora na bypass) | |||
| On-line ↔ Prevádzka na batériu | 0 ms | |||
| Invertor ⇿ ECO | < 10 ms | |||
| Účinnosť | ||||
| AC režim | 95,5 % | |||
| Režim na batériu | 94,5 % | |||
| Batérie | ||||
| Počet | 20 | 32~40 (nastaviteľné) | ||
| Nabíjací prúd | 1,0~12,0 A ± 10 % (nastaviteľné) | |||
| Nabíjacie napätie | 136,5 VDC +/- 1 % | +/- 13,65 VDC * N ± 1 % (N = 16~20) | ||
| Fyzické parametre | ||||
| Rozmery D x Š x V (v mm) | 680 x 438 x 133 (3U) | |||
| Čistá hmotnosť (kg) | 26 | 28 | ||
| Prostredie | ||||
| Prevádzková teplota | 0 ~ 40 °C (životnosť batérie sa znižuje nad 25 °C) | |||
| Prevádzková nadmorská výška | < 1000 m | |||
| Úroveň hluku | Menej ako 62 dB @ 1 m | Menej ako 65 dB @ 1 m | ||
| Správa | ||||
| Smart RS232 alebo USB | Softvér pre Windows 2000/2003/XP/Vista/2008/7/8/10, Linux, Unix a MAC | |||
| Voliteľné SNMP | Správa cez SNMP manažéra alebo webový prehliadač | |||
